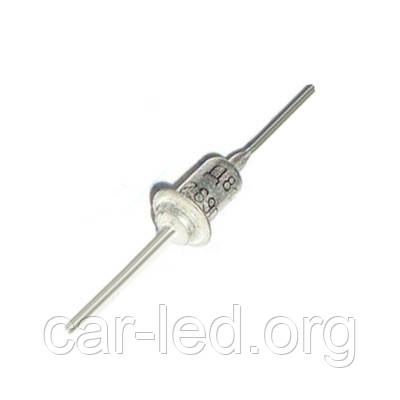

КС439А Стабілітрон 3,9V (3,51... 4,29 В, 0,02А) Корпус КД8
- В наявності
- Код: КС439А SOKH
7,30 ₴
КС439А
Стабільйони КС439А кремнієві, дифузійно-сплавні, середньої потужності.
Призначені для стабілізації номінальної напруги 3,9 В діапазоні струмів стабілізації 3...176 мА.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип стабілізрона наводиться на корпусі.
Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом).
Тип корпусу КД-8.
Маса стабілітрона не більш ніж 1 г.
Технічні умови: АА0.336.001 ТУ.
Основні технічні параметри стабілізрона КС439А:
• Номінальна напруга стабілізації: 3,9 В при Iст 51 мА;
• Розкидання напруги стабілізації: 3,51... 4,29 В;
• Температурний коефіцієнт напруги стабілізації: -0,1 %/°С;
• Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%;
• Диференціальний опір стабілізрона: 25 Ом за Iст 30 мА;
• Мінімально допустимий струм стабілізації: 3 мА;
• Максимально допустимий струм стабілізації: 176 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 1 Вт;
• Робочий інтервал температури довкілля: -60... +100 °С
Технічні характеристики стабілізаторів КС433А, КС439А, КС447А, КС456А, КС468А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС433А | 2,97 | 3,3 | 3,63 | 60 | –0,1…0 | 1 (50) | 25 | 3 | 191 | 1 | 100 | -60… +100 |
| КС439А | 3,51 | 3,9 | 4,29 | 51 | –0,1…0 | 1 (50) | 25 | 3 | 176 | 1 | 100 | -60… +100 |
| КС447А | 4,23 | 4,7 | 5,17 | 43 | –0,08...+0,03 | 1 (50) | 18 | 3 | 159 | 1 | 100 | -60… +100 |
| КС456А | 5,04 | 5,6 | 6,16 | 36 | 0...+0,05 | 1 (50) | 7 | 3 | 139 | 1 | 100 | -60… +100 |
| КС468А | 6,12 | 6,8 | 7,48 | 30 | 0...+0,065 | 1 (50) | 5 | 3 | 119 | 1 | 100 | -60… +100 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
еды.
| Основні | |
|---|---|
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 3.51 В |
| Номінальна напруга стабілізації | 3.9 В |
| Максимальна напруга стабілізації | 4.29 В |
| Матеріал виготовлення | Кремній |
| Стан | Новий |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
- Ціна: 7,30 ₴
