TDA1556Q 2х22Вт стерео диференціальний підсилювач BTL із захистом динаміків і детектором динамічних спотворень
- В наявності
- Код: TDA1556Q BP/2
126,90 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)

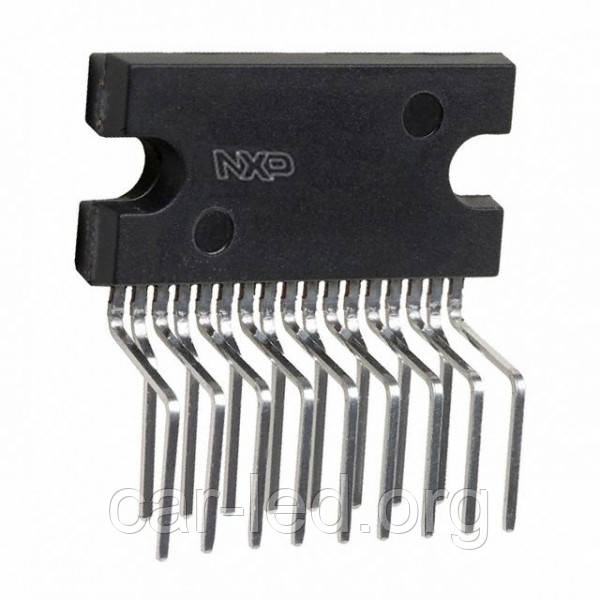

TDA1556Q (NXP Semiconductors)
2 x 22W stereo BTL differential amplifier with speaker protection and dynamic distortion detector
2 х 22 Вт стерео диференціальний підсилювач BTL із захистом динаміків та детектором динамічних спотворень

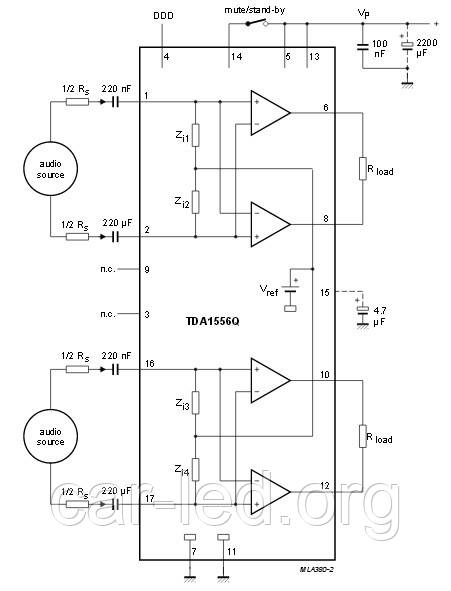

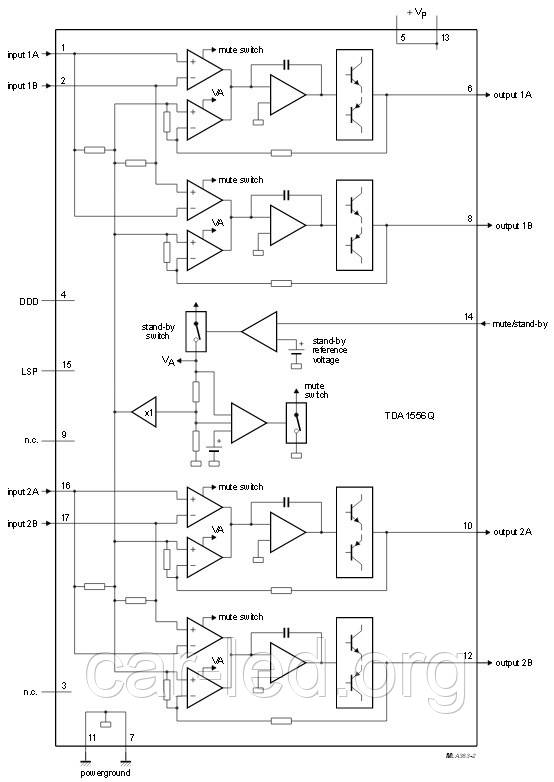

Підсилювач 2 × 22 Вт з диференціальним входами і бруківці схемою включення навантаження. Це підсилювач потужності класу В з фікс. коефіцієнтом посилення і прекрасним стереобаланса (1 дБ). Підсилювач має два диференціальних вхідних каскаду з ефективним придушенням пульсацій синфазного сигналу, що робить його привабливим для використання в автомобільних радіосистеми.

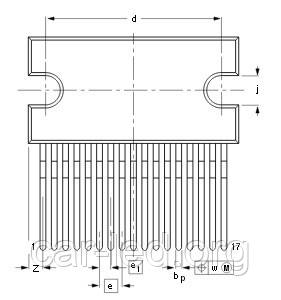

TDA1556Q має вбудований детектор динамічних спотворень і схему захисту гучномовця. ІС має потужний пластиковий корпус SIL з 17 висновками, зігнутими під формат DIL.
Вихідна потужність при d = 10%
Вихідна потужність, Вт Напруга живлення, В Опір навантаження, Ом
2 × 22 14,4 4
TDA1556Q основні характеристики
1) дуже мало зовнішніх компонентів;
2) диференціальні входи;
3) коефіцієнт ослаблення синфазного сигналу> 66дБ;
4) ефективне придушення пульсацій напруги живлення (48дБ в діапазоні від 10Гц до 100кГц, Rs = 0 Ом);
5) мале зміщення вихідної напруги (150мВ), що важливо при мостовій схемі включення навантаження;
6) фіксований коефіцієнт посилення при замкнутому ланцюзі зворотного зв'язку 26дБ при Vp = 14,4B і RH = 4 ОМ;
7) захист від обриву навантаження;
8) термозахист;
9) захист виходів по постійному і змінному струму від короткого замикання з землею і шиною живлення;
10) низький струм споживання при короткому замиканні з землею (5,5мА);
11) захист від подачі напруги живлення зворотної полярності;
12) схема захисту гучномовців обмежує напругу до 1В і нижче в разі, якщо який-небудь з виходів виявиться закороченому на землю;
13) якщо напруга на виводі 14 знаходиться в діапазоні від 0В до 2В, то підсилювачі переходять в режим очікування. Струм включення дорівнює 25мкА, що дозволяє використовувати недорогі перемикачі. Струм в режимі очікування менше 100мкА. При нормальній роботі напруга на виводі 14 вище 8,5В;
14) режим мовчання з напругою включення від 3,3 до 6,4В на 14 виводі (використовується для усунення клацань при включенні / виключенні живлення);
15) детектор спотворень відстежує нелінійні спотворення на виході і при рівні спотворень, що дорівнює 3,5% виробляє сигнал 50мкА для зменшення посилення за допомогою процесора звуку або схеми регулювання гучності постійною напругою.
Основні | |
---|---|
Виробник | NXP Semiconductors |
Користувальницькі характеристики | |
Технічний опис | завантажити PDF в специфікації |
- Ціна: 126,90 ₴
- Спосіб упаковки: лінійка 25 шт
