КУ101Г диффузійно-сплавні, p-типу, тріодні, незаперті
- В наявності
- Код: КУ101Г
16,70 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
КУ101Г
Тиристоры кремниевые КУ101Г, диффузионно-сплавные, p-типа, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.

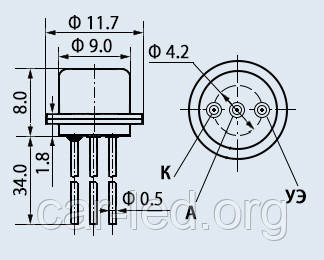

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.
Масса тиристора не более 2,25 г.
Основные технические параметры тиристора КУ101Г:
• Максимальное постоянное обратное напряжение: 80 В;
• Максимальное постоянное напряжение в закрытом состоянии: 80 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 1 А;
• Средний импульсный ток в открытом состоянии: 0,075 А;
• Напряжение в открытом состоянии: не более 2,5 В;
• Постоянный ток в закрытом состоянии: не менее 0,15 мА;
• Постоянный обратный ток: не более 0,15 мА;
• Отпирающий постоянный ток управления: не более 12 мА;
• Постоянное отпирающее напряжение управления: 1,5...8 В;
• Скорость нарастания напряжения в закрытом состоянии: 100 В/мкс;
• Время включения: 2 мкс;
• Время выключения: 35 мкс
Технические характеристики тиристоров
КУ101А, КУ101Б, КУ101Г, КУ101Е:
| Наименование тиристора |
Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | TС MAX | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IОС.СР | IОС.П | UЗС | UОБР | PОС. СР | (duзс/dt)max | UОС | IУ.ОТ.И | UУ.ОТ | tВКЛ | tВЫКЛ | IЗС | IОБР | ||
| А | А | В | В | Вт | В/мкс | В | мА | В | мкс | мкс | мА | мА | °С | |
| КУ101А | 0,075 | 1,0 | 50 | 10 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
| КУ101Б | 0,075 | 1,0 | 50 | 50 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
| КУ101Г | 0,075 | 1,0 | 80 | 80 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
| КУ101Е | 0,075 | 1,0 | 150 | 150 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
Условные обозначения электрических параметров тиристоров:
• IОС. СР. - Средний ток в открытом состоянии.
• IОС. П. - Повторяющийся импульсный ток в открытом состоянии.
• UЗС. - Постоянное напряжение в закрытом состоянии.
• UОБР. - Постоянное обратное напряжение.
• PОС. СР. - Средняя рассеиваемая мощность в открытом состоянии.
• (dUзс/dt) max - Максимальная скорость нарастания напряжения в закрытом состоянии.
• UОС. - Постоянное напряжение в открытом состоянии.
• IУ. ОТ. - Отпирающий ток управления.
• UУ. ОТ. И. - Отпирающее импульсное напряжение управления.
• tВКЛ - Время включения тиристора.
• tВЫКЛ - Время выключения тиристора.
• IЗС. - Постоянный ток в закрытом состоянии.
• IОБР. - Постоянный обратный ток.
• TС. MAX - Максимальная температура окружающей среды.
| Основні | |
|---|---|
| Тип тиристора | Діак |
| Максимальна імпульсна напруга в закритому стані | 50 В |
| Максимальний зворотний струм | 100 А |
| Матеріал корпусу | Метал |
| Охолодження | Примусове, Природне |
| Спосіб монтажу | Різьбовий |
| Стан | Новий |
| Користувальницькі характеристики | |
| Виробник | АТВТ СВІТЛАНА |
- Ціна: 16,70 ₴
