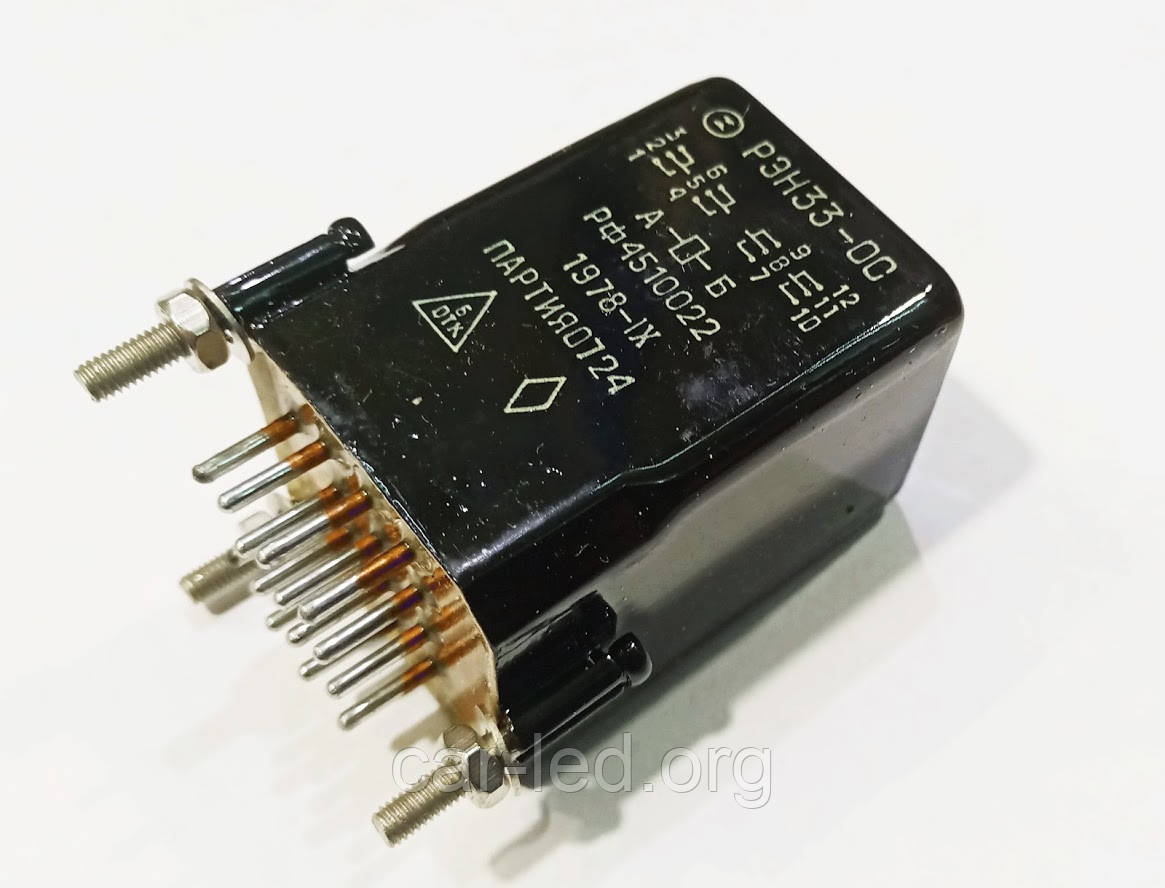

РЕН33 РФ4.510.022 Реле 27 V
- В наявності
- Код: РЭН33 РФ4.510.022
459,10 ₴
Реле РЕН-33 РФ4.510.022 герметичне, двопозиційне, одностабільне, з чотирма перемиканими контактами, що живиться постійним струмом, призначене для комутації ланцюгів постійного та змінного струму.
Конструкція реле забезпечує фіксоване положення контактних груп у будь-якому стані під час зневодненого обмотування.
Робоче положення будь-яке.
Реле РЕН-33 відповідає ГОСТ 16121-79 і технічним умовам РФ4.510.021 ТУ.
Основні технічні характеристики реле РЕН-33:
- Кількість контактів: 4
- Маса: 130 г.
- Габарити, (ДхШхВ): 31x31x45 мм
- Температура середовища: -60... +125 °С
- Напруга на обмотці: 27 В
- Опір обмотки: 180 Ом
- Час спрацьовування: 16,5 мс
- Комутована напруга: 6... 220 В
- Комутований струм: 0,1... 10 А
- Максимальна комутована частота: 1,0 кГц
- Максимальна кількість спрацьовувань: 100000
- Опір контактів: 0,5 Ом
Технічні характеристики реле РЕН-33:
| Технічні характеристики | Значення |
|---|---|
Опір ізоляції між струмовідними ланцюгами, струмовідними ланцюгами та корпусом, МОм: - у нормальних кліматичних умовах: - в умовах підвищеної вологості: - за максимальної температури: |
200 10 20 |
| Електрична міцність ізоляції між струмовідними елементами, В: | 750 |
| Електрична міцність ізоляції між струмовідними елементами та корпусом, В: | 750 |
| Вібраційні навантаження: - діапазон частот, Гц: - прискорення, м/с2 (g): |
250 200 (20) |
| Лінійне прискорення, м/с2 (g): | 500 (50) |
| Механічний удар, одиничної дії з прискоренням, м/с2 (ударів): | 1500 (9) |
| Механічний удар, багаторазової дії з прискоренням, м/с2 (ударів): | 350 (10000) |
| Відносна вологість повітря за температури +35 °C: | до 98% |
| Атмосферний тиск, Па: | от 1,33х10-6 до 1,48х105 |
| Робоча температура довкілля, °C: | от -60 до +125 |
| Маса реле, г: | 130,0 |
| Мінімальний термін експлуатації, років: | 12 |
Основні електричні параметри реле РЕН-33:
| Номер паспорта реле | Кількість груп контактів | Робоча напруга | Опір обмотування | Ток | Час | Опір контактів | Діапазон комутації |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| спрацьовування | відпускання | спрацьовування | відпускання | ток | напруга | |||||
| В | Ом | мА | мА | мс | мс | Ом | А | В | ||
| РЭН-33 РФ4.509.021-00.01 | 4П | 24,3…29,7 | 162…198 | 75,0 | 15,0 | 16,0 | 3,5 | 0,5 | 0,1...10,0 | 6…250 |
| РЭН-33 РФ4.509.021-00.02 | 4П | 24,3…29,7 | 162…198 | 75,0 | 15,0 | 16,0 | 3,5 | 0,5 | 0,1...10,0 | 6…250 |
| РЕН-33 РФ4.509.021-02.01 | 4П | 23…32 | 324…396 | 60,0 | 10,0 | 16,0 | 3,5 | 0,5 | 0,1...10,0 | 6…250 |
| РЕН-33 РФ4.509.021-02.02 | 4П | 23…32 | 324…396 | 60,0 | 10,0 | 16,0 | 3,5 | 0,5 | 0,1...10,0 | 6…250 |
| РЕН-33 РФ4.509.022 | 4П | 24,3…29,7 | 162…198 | 75,0 | 15,0 | 16,0 | 3,5 | 0,5 | 0,1...10,0 | 6…250 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип монтажу | На плату |
| Тип ПЗВ | Реле |
- Ціна: 459,10 ₴
