К155СП1
К155СП1 DIP16 Микросхема - Цифровая микросхема серии ТТЛ. Микросхема представляет собой схему сравнения двух четырехразрядных чисел.
Содержит 208 интегральных элементов.

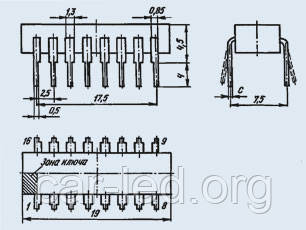

Корпус типа 238.16-1, масса не более 2 г.
Основные параметры
Функциональная группа | Стандартная логика |
Функциональный тип | компаратор |
Типоразмер корпуса | DIP16 |
Типоразмер корпуса отечественный | 238.16-2 |
Материал корпуса | пластмасса |
Метод монтажа | THT (выводной) |
Цвет изделия | черный |
Габаритные размеры L*W*H | 21х7х6 |
Длина корпуса | 21 mm |
Ширина корпуса | 6 mm |
Высота корпуса | 3 mm |
Количество выводов или контактов | 16 |
Технические характеристики
Напряжение питания | 5 V |
Входной ток | низкого уровня не более 0,4 mA; высокого уровня не более 0,02 mA |
Ток потребления | 115 mA |
Выходное напряжение | низкого уровня не более 0,4 V; высокого уровня не менее 2,7 V |
Условия эксплуатации
Интервал рабочих температур | от -10 до +70°C |
Климатическое исполнение | УХЛ |
Предельно допустимые режимы эксплуатации К155СП1:
- Напряжение питания .......... 4,75 - 5,25 В
- Входное напряжение низкого уровня .......... < 0,4 В
- Входное напряжение высокого уровня .......... > 2,4 В
- Входной ток низкого уровня .......... < 16 мА
- Выходной ток высокого уровня .......... < -0,8 мА
- Емкость нагрузки .......... < 15 пФ
- Длительность фронта и среза входного импульса < 150 нс
- Температура окружающей среды:
- К155 .......... -10 + 70 °С
- КМ155 ......... - 45 + 85 °С
Основні | |
---|---|
Тип корпусу | DIP |
Вага | 2.2 г |
Тип монтажу | Під пайку |
Країна виробник | Польща |
Тип мікросхеми | Компаратор |
Режим роботи підсилювача | З |
Матеріал корпусу | Пластик |
