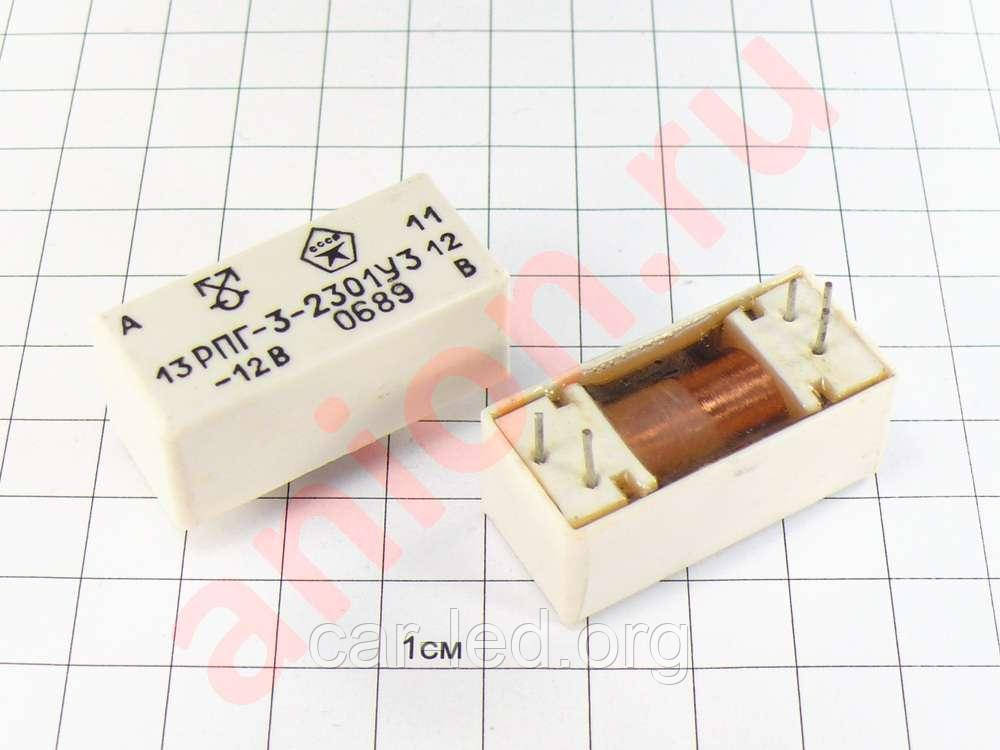

РПГ-3 2301-У3 Реле 12 V
- Під замовлення
- Код: РПГ-3 2301
Відправка з 24 вересня 2024321,70 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Реле промежуточное герконовое РПГ-3 2301 применяется в схемах автоматики и управления с источниками питания на напряжения 12 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения РПГ-3Х 23ХХ-ХХ:
- РПГ - реле промежуточное герконовое;
- 3 - номер серии;
- Х -"-" - разделительный знак или К - модификация реле с улучшенными параметрами и характеристиками;
- 2 - вид крепления и способ присоединения внешних проводов (печатный монтаж);
- 3 - тип геркона КЭМ-3 (ОДО 360.05 ТУ);
- ХХ - число переключающих контактов: 01 - один контакт; 02 -два контакта;
- ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69.
Технические характеристики реле РПГ-3:
• Номинальное напряжение питания, В ........ 12 и 24;
• Отклонение напряжения питания управляющей катушки Uном ........ 0,85-1,1;
• Номинальный ток контактов реле, А ........ 1,25;
• Номинальные рабочие токи контактов, А ........ 5*10-6-1,25;
• Номинальное напряжение контактов реле, В ........ 127;
• Номинальные рабочие напряжения контактов, В ........ 5*10-2-127;
• Механическая износостойкость контактов, млн. циклов ВО, не менее ........ 1;
• Электрическая прочность изоляции в нормальных климатических условиях, В ........ 1000.
Основные электрические параметры реле РПГ-3, РПГ-3К:
| Номер паспорта реле РПГ-3, РПГ3К |
Количество групп контактов | Номинальное напряжение питания обмотки | Потребляемая мощность | Время | Сопротивление контактов | Диапазон коммутации |
||
|---|---|---|---|---|---|---|---|---|
| срабатывания | отпускания | ток | напряжение | |||||
| В | Вт | мс | мс | Ом | А | В | ||
| РПГ-3 2301 12В | 1П | 12 | 0,2 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3 2301 24В | 1П | 24 | 0,35 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3К 2301 12В | 1П | 12 | 0,18 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3К 2301 24В | 1П | 24 | 0,33 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3 2302 12В | 2П | 12 | 0,25 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3 2302 24В | 2П | 24 | 0,45 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3К 2302 12В | 2П | 12 | 0,22 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| РПГ-3К 2302 24В | 2П | 24 | 0,43 | <1,5 | <1,5 | - | 5X10-6…1,25 | 5X10-2…127 |
| Основні | |
|---|---|
| Тип ПЗВ | Реле |
| Тип монтажу | На плату |
| Країна виробник | Україна |
- Ціна: 321,70 ₴
- Спосіб упаковки: коробка 20шт.
