1000mkf ― 35v

Электролит <SD> 10*20

Конденсаторы серия SD 85С, 2000 h, уменьшенный размер




  • более миниатюрный размер, чем у SG серии, идеальны для аудиоаппаратуры;
  • 2000 часов работы при температуре 85оС
Температурный диапазон Напряжение (В) 6,3~350 400, 450
температурный диапазон -40 ~ +85oC -25 ~ +85oC
Ток утечки (макс.) WV≤100 WV>100
I = 0.01CV или 3 мкА после 2 мин. I = 0.03CV или 4 мкА после 1 мин. I = 0.02CV + 15 мкА после 5 мин.
Допустимое отклонение емкости ±20% при 120Гц, 20оС
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) При емкости >1000мкФ: tan δ увеличивается на 0,02 на каждые 1000мкФ
WV 6.3 10 16 25 35 50 63 100 160~250 350~450
Tan δ 0.28 0.24 0.20 0.16 0.14 0.12 0.10 0.08 0.15 0.20
Стабильность при низких температурах (импеданс при 120Гц) WV 6.3 10 16 25 35 50~100 160 200~350 400, 450
Z-25oC/Z+20oC 5 4 3 2 2 2 4 6 12
Z-40oC/Z+20oC 12 10 8 5 4 3 6 8 -
Изменение параметров после 2000 ч работы при номинальном напряжении и 85оС Ток утечки начальное значение, или менее
Изменение емкости в пределах +-20% от начального значения
Tan δ менее чем 200% начального значения

Увеличение максимально допустимого тока пульсации в зависимости от температуры

Температура ОС 40 60 70 85
множитель 2.0 1.5 1.3 1.0

Увеличение максимально допустимого тока пульсации в зависимости от частоты:

мкФ\частота 50Гц 120Гц 300Гц 1кГц 10кГц~
~47 0.75 1 1.35 1.55 2.0
68~680 0.80 1 1.25 1.34 1.5
1000~ 0.85 1 1.10 1.13 1.15

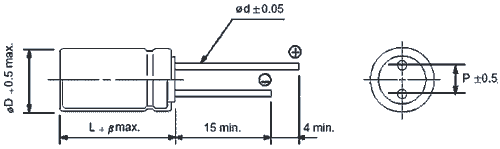

D 5 6.3 8 10 12.5 16 18
P 2.0 2.5 3.5 5.0 5.0 7.5 7.5
d 0.5 0.5 0.6 0.6 0.6 0.8 0.8
β 1.0 2.0

Габаритные размеры и максимальный ток пульсации

мкФ\В 6,3 10 16 25 35 50 63 100 160 200 250 350 400 450
1,0           5x11 21 5x11 23 5x11 23           8x11.5 26
2,2           5x11 32 5x11 34 5x11 34         8x11.5 43 10x12.5 45
4,7           5x11 46 5x11 50 5x11 50 6.3x11 53 8x11.5 63 8x11.5 63 10x12.5 73 10x12.5 73 10x16 72
10           5x11 68 5x11 72 5x11 76 10x12.5 107 10x12.5 107 10x12.5 107 10x16 117 10x20 128 10x20 114
22           5x11 101 5x11 108 6.3x11 124 10x16 173 10x16 173 10x20 189 12.5x20 222 12.5x25 242 12.5x25 217
33           5x11 123 6.3x11 151 8x11.5 178 10x20 232 10x20 232 12.5x20 272 12.5x25 297 16x25 329 16x25 294
47       5x11 120 5x11 131 6.3x11 169 6.3x11 181 10x12.5 247 12.5x20 325 12.5x20 325 12.5x25 354 16x25 393 16x31.5 430 16x31.5 384
100     5x11 162 6.3x11 201 6.3x11 220 8x11.5 291 8x11.5 311 10x20 431 12.5x25 516 16x25 573 16x31.5 627 16x35.5 658 18x40 741
220 5x11 201 5x11 218 6.3x11 276 8x11.5 352 8x11.5 386 10x12.5 501 10x16 586 12.5x25 819 16x31.5 930 18x35.5 1047 18x40 1098
330 6.3x11 283 6.3x11 307 8x11.5 399 8x11.5 431 10x12.5 549 10x16 672 10x20 784 16x25 1113 18x35.5 1282
470 6.3x11 338 6.3x11 366 8x11.5 476 10x12.5 598 10x16 717 10x20 875 12.5x20 1098 16x25 1328
1 000 8x11.5 581 10x12.5 732 10x16 884 10x20 1042 12.5x20 1340 12.5x25 1633 16x25 1937
2 200 10x20 1093 10x20 1168 12.5x20 1481 12.5x25 1713 16x25 2032 16x35.5 2519
3 300 10x20 1286 12.5x20 1605 12.5x25 1876 16x25 2194 16x35.5 2672 18x35.5 3065 ← размер корпуса D x L (mm) ← ток пульсации (mA rms) при 85оС, 120Гц
4 700 12.5x20 1736 12.5x25 2003 16x25 2369 16x31.5 2718 18x35.5 3225
10 000 16x25 2629 16x35.5 3145 18x35.5 3529
15 000 16x35.5 3289 18x35.5 3644
22 000 18x40 3946



Основні
Виробник  Samwha
Країна виробникЮжная Корея
Тип конденсатораНизковольтный
Тип діелектрикаЭлектролит
Тип корпусуМеталофольгированый
Тип ємностіПостоянная
Ємність конденсатору1000.0 (мкФ)
Мінімальний допуск емкості5.0 (%)
Максимальний допуск емкості20.0 (%)
Номінальна робоча напруга35.0 (В)
Висота20.0 (мм)
Діаметр10.0 (мм)
Мінімальна робоча температура-25.0 (град.)
Максимальна робоча температура85.0 (град.)
Дополнительные характеристики
Техническое описание:скачать PDF в спецификации
Допустимое отклонение емкости:±20% при 120Hz, +20°C
Интервал рабочих температур:-25°C ~+85°C
Тангенс угла потерь:0,25max. при 120Hz, +20°C
  • Ціна: 4,88 грн.
  • Спосіб упаковки: пакет 200шт.
