22mkf - 200v  RD 10*16  SAMWHA, 105°C конденсатор електролітичний

22mkf - 200v RD 10*16 SAMWHA, 105°C конденсатор електролітичний

  • В наличии
  • Оптом и в розницу
  • Код: 22mkf 200v RD 10*16

4,25 грн.

Минимальная сумма заказа — 30 грн.

Показать оптовые цены
Купить
+380679794103
Viber WhatsApp Telegram
  • +380996484568
    Vodafone (Viber)
  • +380443606707
    Intertelecom (CDMA)
  • +380937037979
    Life:) (Viber)
  • График работы
  • Контакти
возврат товара в течение 14 дней по договоренности
22mkf - 200v  RD 10*16  SAMWHA, 105°C конденсатор електролітичний
22mkf - 200v RD 10*16 SAMWHA, 105°C конденсатор електролітичнийВ наличии
4,25 грн.
Купить
+380679794103
Viber WhatsApp Telegram
  • +380996484568
    Vodafone (Viber)
  • +380443606707
    Intertelecom (CDMA)
  • +380937037979
    Life:) (Viber)
Описание
Характеристики
Спецификация
Информация для заказа

22mkf ― 200v   (105°C)

Электролит 10*16

Серия: RD
Напряжение: 200В
Размер: 10 x 16 мм
Производитель: SAMWHA
Максимальная рабочая температура: 105°C
Тип: Электролитический конденсатор общего применения



Изображения служат только для ознакомления
См. спецификации продукта



Конденсаторы серия RD 105C, 2000 h, уменьшенный размер


Срок службы конденсатора в зависимости от температуры

Температура время работы при 24 ч эксплуатации при 8 ч эксплуатации
при 50оС 60,000 часов 7 лет 20 лет
при 30оС 200,000 часов 30 лет 86 лет
  • более миниатюрный размер, чем у RG серии;
  • широкий диапазон рабочей температуры от –55 до +105оС
Температурный диапазон Напряжение (В) 6,3~100 160~350 400, 450
температурный диапазон -55~+105oC -40~+105oC -25~+105oC
Ток утечки (макс.) WV≤100 WV>100
I = 0.01CV или 3 мкА после 2 мин. I = 0.03CV или 4 мкА после 1 мин. I = 0.02CV + 15 мкА после 5 мин.
Допустимое отклонение емкости ±20% при 120Гц, 20оС
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) При емкости >1000мкФ: tan δ увеличивается на 0,02 на каждые 1000мкФ
WV 6.3 10 16 25 35 50 63 100 160~250 350~450
Tan δ 0.28 0.24 0.20 0.16 0.14 0.12 0.10 0.08 0.15 0.20
Стабильность при низких температурах (импеданс при 120Гц) WV 6.3 10 16 25 35 50~100 160 200~350 400 450
Z-25oC/Z+20oC 5 4 3 2 2 2 3 4 6 10
Z-40oC/Z+20oC 10 8 6 4 3 3 4 8 - -
Изменение параметров после 2000 ч работы при номинальном напряжении и 105оС Ток утечки начальное значение, или менее
Изменение емкости в пределах +-20% от начального значения
Tan δ менее чем 200% начального значения


Увеличение максимально допустимого тока пульсации в зависимости от температуры

температура ОС 40 60 70 85 105
множитель 2.4 2.1 1.78 1.65 1.0




Увеличение максимально допустимого тока пульсации в зависимости от частоты
мкФ\частота 50Гц 120Гц 300Гц 1кГц 10кГц~
~47 0.75 1 1.35 1.55 2.0
68~680 0.80 1 1.25 1.34 1.5

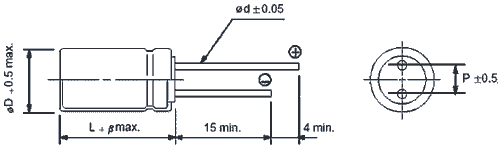

Габаритные размеры и максимальный ток пульсации

мкФ\В 6,3 10 16 25 35 50 63 100 160 200 250 350 400 450
2,2           5x11 24 5x11 26 5x11 26 6.3x11 23 6.3x11 23 6.3x11 23 8x11.5 28 8x11.5 28 10x12.5 27
4,7           5x11 35 5x11 38 5x11 38 6.3x11 34 8x11.5 40 8x11.5 40 10x12.5 47 10x12.5 47 10x16 43
10           5x11 51 5x11 56 5x11 56 10x12.5 68 10x12.5 68 10x12.5 68 10x16 75 10x20 82 12.5x20 80
22           5x11 75 5x11 83 6.3x11 95 10x16 111 10x16 111 10x20 121 12.5x20 143 12.5x25 155 16x25 144
33           5x11 92 6.3x11 116 8x11.5 137 10x20 149 10x20 149 12.5x20 175 12.5x25 190 16x25 211 16x31.5 193
47         5x11 96 6.3x11 127 6.3x11 139 10x12.5 190 12.5x20 208 12.5x20 208 12.5x25 227 16x25 252 16x31.5 276 16x35.5 242
100     5x11 119 6.3x11 151 6.3x11 160 8x11.5 218 8x11.5 239 10x20 332 12.5x25 331 16x25 368 16x31.5 402
220 5x11 146 5x11 162 6.3x11 203 8x11.5 264 8x11.5 280 10x12.5 376 10x16 451 12.5x25 630 16x31.5 596 18x35.5 671
330 6.3x11 206 6.3x11 228 8x11.5 293 8x11.5 324 10x12.5 399 10x16 504 10x20 603 16x25 856 18x35.5 822
470 6.3x11 246 6.3x11 272 8x11.5 349 10x12.5 449 10x16 521 10x20 657 12.5x20 844 16x25 1021
1000 8x11.5 422 10x12.5 544 10x16 648 10x20 782 12.5x20 974 12.5x25 1226 16x25 1490 18x40 1925
2200 10x20 778 10x20 844 12.5x20 1055 12.5x25 1235 16x25 1426 16x35.5 1794
3300 12.5x16 983 12.5x20 1148 12.5x25 1323 16x25 1562 16x35.5 1857 18x35.5 2152 ← размер корпуса D x L (mm) ← ток пульсации (mA rms) при 105оС, 120Гц
4700 12.5x20 1219 12.5x25 1421 16x25 1657 16x31.5 1916 18x35.5 2224
10 000 16x25 1807 16x35.5 2172 18x35.5 2409
22 000 18x40 2652



Основные
Производитель  Samwha
Страна производительЮжная Корея
Тип конденсатораВысоковольтный
Тип диэлектрика Электролит
Тип корпусаМеталофольгированый
Тип емкостиПостоянная
Емкость конденсатора22.0 мкФ
Минимальный допуск эмкости5.0 %
Максимальный допуск эмкости10.0 %
Номинальное рабочее напряжение200.0 В
Тангенс угла диэлектрических потерь0.2
Высота11.0 мм
Диаметр6.3 мм
Минимальная рабочая температура-25.0 град.
Максимальная рабочая температура105.0 град.
Количество в упаковке200 шт.
Дополнительные характеристики
Техническое описание:скачать PDF в спецификации
Допустимое отклонение емкости:±20% при 120Hz, +20°C
Интервал рабочих температур:-25°C ~+105°C
Тангенс угла потерь:0,25max. при 120Hz, +20°C
  • Цена: 4,25 грн.
  • Способ упаковки: пакет 200шт.
