1000mkf - 16v RD 10*16 SAMWHA, 105°C конденсатор електролітичний
- Немає в наявності
- Код: 1000mkf - 16v RD 10*16
4,72 ₴
Мінімальна сума замовлення на сайті — 100 грн
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
1000mkf - 16v RD 10*16 SAMWHA, 105°C конденсатор електролітичнийНемає в наявності
4,72 ₴
Опис
Характеристики
Специфікація
Інформація для замовлення
1000mkf ― 16v (105°C)
Електроліт 10*16
Конденсатори серія RD 105C, 2000 h, зменшений розмір
Термін експлуатації конденсатора залежно від температури
| Температура | час роботи | за 24 год експлуатації | за 8 год експлуатації |
| при 50оЗ | 60,000 годин | 7 років | 20 років |
| при 30оЗ | 200,000 годин | 30 років | 86 років |
- мініатюрніший розмір, ніж у RG серії;
- широкий діапазон робочої температури від -55 до +105оЗ
| Температурний діапазон | Напруга (В) | 6,3~100 | 160~350 | 400, 450 | ||||||||||||||
| температурний діапазон | -55~+105oC | -40~+105oC | -25~+105oC | |||||||||||||||
| Струм витоку (макс.) | WV≤100 | WV>100 | ||||||||||||||||
| I = 0.01CV або 3 мкА після 2 хв. I = 0.03CV або 4 мкА після 1 хв. | I = 0.02CV + 15 мкА після 5 хв. | |||||||||||||||||
| Допустиме відхилення місткості | ±20% за 120 Гц, 20оЗ | |||||||||||||||||
| Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс) | За місткості >10000 мкФ: tan ÷ збільшується на 0,02 на кожні 1000 мкФ | |||||||||||||||||
| WV | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160~250 | 350~450 | ||||||||
| Tan δ | 0.28 | 0.24 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.15 | 0.20 | ||||||||
| Стабільність за низьких температур (імпеданс за 120 Гц) | WV | 6.3 | 10 | 16 | 25 | 35 | 50~100 | 160 | 200~350 | 400 | 450 | |||||||
| Z-25oC/Z+20oC | 5 | 4 | 3 | 2 | 2 | 2 | 3 | 4 | 6 | 10 | ||||||||
| Z-40oC/Z+20oC | 10 | 8 | 6 | 4 | 3 | 3 | 4 | 8 | - | - | ||||||||
| Зміна параметрів після 2000 год роботи за номінальної напруги та 105оЗ | Струм витоку | початкове значення, або менше | ||||||||||||||||
| Зміна місткості | в межах +-20% від початкового значення | |||||||||||||||||
| Tan δ | менш ніж 200% початкового значення | |||||||||||||||||
Збільшення максимально допустимого струму пульсації залежно від температури
| температура ОЗ | 40 | 60 | 70 | 85 | 105 |
| множник | 2.4 | 2.1 | 1.78 | 1.65 | 1.0 |
| Збільшення максимально допустимого струму пульсації залежно від частоти | ||||||
|---|---|---|---|---|---|---|
| мкФ\частота | 50 Гц | 120Гц | 300 Гц | 1 кГц | 10кГц~ | |
| ~47 | 0.75 | 1 | 1.35 | 1.55 | 2.0 | |
| 68~680 | 0.80 | 1 | 1.25 | 1.34 | 1.5 | |

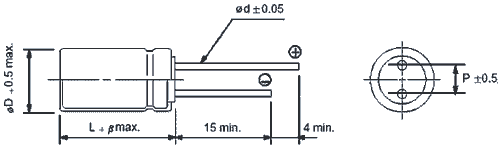

Габаритні розміри та максимальний струм пульсації
| мкФ\В | 6,3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,2 | 5x11 24 | 5x11 26 | 5x11 26 | 6.3x11 23 | 6.3x11 23 | 6.3x11 23 | 8x11.5 28 | 8x11.5 28 | 10x12.5 27 | |||||
| 4,7 | 5x11 35 | 5x11 38 | 5x11 38 | 6.3x11 34 | 8x11.5 40 | 8x11.5 40 | 10x12.5 47 | 10x12.5 47 | 10x16 43 | |||||
| 10 | 5x11 51 | 5x11 56 | 5x11 56 | 10x12.5 68 | 10x12.5 68 | 10x12.5 68 | 10x16 75 | 10x20 82 | 12.5x20 80 | |||||
| 22 | 5x11 75 | 5x11 83 | 6.3x11 95 | 10x16 111 | 10x16 111 | 10x20 121 | 12.5x20 143 | 12.5x25 155 | 16x25 144 | |||||
| 33 | 5x11 92 | 6.3x11 116 | 8x11.5 137 | 10x20 149 | 10x20 149 | 12.5x20 175 | 12.5x25 190 | 16x25 211 | 16x31.5 193 | |||||
| 47 | 5x11 96 | 6.3x11 127 | 6.3x11 139 | 10x12.5 190 | 12.5x20 208 | 12.5x20 208 | 12.5x25 227 | 16x25 252 | 16x31.5 276 | 16x35.5 242 | ||||
| 100 | 5x11 119 | 6.3x11 151 | 6.3x11 160 | 8x11.5 218 | 8x11.5 239 | 10x20 332 | 12.5x25 331 | 16x25 368 | 16x31.5 402 | |||||
| 220 | 5x11 146 | 5x11 162 | 6.3x11 203 | 8x11.5 264 | 8x11.5 280 | 10x12.5 376 | 10x16 451 | 12.5x25 630 | 16x31.5 596 | 18x35.5 671 | ||||
| 330 | 6.3x11 206 | 6.3x11 228 | 8x11.5 293 | 8x11.5 324 | 10x12.5 399 | 10x16 504 | 10x20 603 | 16x25 856 | 18x35.5 822 | |||||
| 470 | 6.3x11 246 | 6.3x11 272 | 8x11.5 349 | 10x12.5 449 | 10x16 521 | 10x20 657 | 12.5x20 844 | 16x25 1021 | ||||||
| 1000 | 8x11.5 422 | 10x12.5 544 | 10x16 648 | 10x20 782 | 12.5x20 974 | 12.5x25 1226 | 16x25 1490 | 18x40 1925 | ||||||
| 2200 | 10x20 778 | 10x20 844 | 12.5x20 1055 | 12.5x25 1235 | 16x25 1426 | 16x35.5 1794 | ||||||||
| 3300 | 12.5x16 983 | 12.5x20 1148 | 12.5x25 1323 | 16x25 1562 | 16x35.5 1857 | 18x35.5 2152 | ÷ розмір корпусу D x L (mm) ÷ струм пульсації (mA rms) за 105оС, 120 Гц | |||||||
| 4700 | 12.5x20 1219 | 12.5x25 1421 | 16x25 1657 | 16x31.5 1916 | 18x35.5 2224 | |||||||||
| 10000 | 16x25 1807 | 16x35.5 2172 | 18x35.5 2409 | |||||||||||
| 22 000 | 18x40 2652 | |||||||||||||
| Основні | |
|---|---|
| Виробник | Samwha |
| Максимальна робоча температура | 105 град. |
| Висота | 16 мм |
| Країна виробник | Південна Корея |
| Діаметр | 10 мм |
| Тип корпусу | Металофольгірований |
| Мінімальна робоча температура | -25 град. |
| Номінальна робоча напруга | 16 В |
| Тип ємності | Постійна |
| Ємність конденсатору | 1000 мкФ |
| Тип конденсатора | Низьковольтний |
| Тип діелектрика | Електроліт |
| Мінімальний допуск емкості | 5 % |
| Максимальний допуск емкості | 20 % |
| Користувальницькі характеристики | |
| Технічний опис: | завантажити PDF в специфікації |
| Допустиме відхилення ємності: | ±20% при 120 hz, +20°C |
| Інтервал робочих температур: | -25°C ~+105°C |
| Тангенс кута втрат: | 0,25 max. при 120Hz, +20°C |
- Ціна: 4,72 ₴
- Спосіб упаковки: пакет 200 шт.
