Серия HC - электролитические конденсаторы общего применения с жесткими выводами, 85°C

Серия HC - алюминиевые электролитические конденсаторы общего применения с жесткими выводами, 85°C.

Производитель SAMWHA.

- расширенный диапазон рабочих напряжений 6,3~500V

Основные параметры

Характеристики

Интервал рабочих температур

U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~ +85°C

Допустимое отклонение емкости

±20% при 120Hz, 20°C

Ток утечки, max

I=3√CV(μА)(после 5 мин)

Тангенс угла потерь, max (при 120Hz, 20°C)

При емкости > 1000μF tan δ возрастает на 0,01 на каждые 1000μF от значений ниже

U,B	6.3	10	16, 25	35	50, 63	80, 100	160~400	450, 500
tanδ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20

Изменение параметров после 2000ч работы (при номинальное напряжении и 85°C)

Ток утечки	меньше начального значения
Изменение емкости	в пределах ±20% от начального значения
tan δ	менее чем 200% от начального значения

Сохраняемость (без нагрузки в течение 1000 ч при 85°C)

Ток утечки	меньше начального значения
Изменение емкости	в пределах ±15% от начального значения
tan δ	менее чем 150% от начального значения

Конденсаторы серия HC 85С, 2000 h

Температурный диапазон	WV≤ 350: -40~+85^oC, WV > 350: -25~+85^oC
Ток утечки (макс.)	I=3√CV (μA) (после 5 минут)
Допустимое отклонение емкости	±20% при 120Гц, 20^оС
Диэлектрические потери (tanδ) при 120Гц, 20^оС (макс)	При емкости > 1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ
	WV	6.3	10	16; 25	35	50; 63	80; 100	160~400	450; 500
	Tan δ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20
Изменение параметров после 2000 ч работы при номинальном напряжении и 85^оС	Ток утечки					начальное значение, или менее
	Изменение емкости					в пределах +-20% от начального значения
	Tan δ					менее чем 200% от начального значения

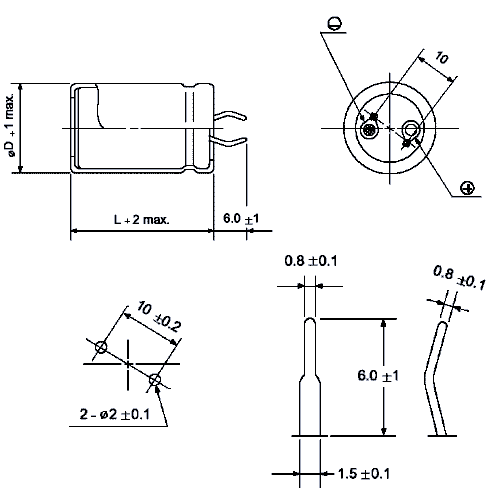

Габаритные размеры и максимальный ток пульсации

Конденсаторы серия HC 85С

Производитель

Samwha

Страна производитель

Южная Корея

Тип конденсатора

Низковольтный

Тип диэлектрика

Электролит

Емкость конденсатора

10000 мкФ

Тип корпуса

Металофольгированый

Минимальный допуск ёмкости

5 %

Максимальный допуск ёмкости

20 %

Тип емкости

Постоянная

Номинальное рабочее напряжение

63 В

Высота

50 мм

Диаметр

30 мм

Максимальная рабочая температура

85 град.

Производитель:

SAMWHA

Допустимое отклонение емкости:

±20% при 120Hz, +20°C

Тангенс угла потерь:

0,25max. при 120Hz, +20°C

Интервал рабочих температур:

-25°C ~+85°C

Техническое описание:

скачать PDF в спецификации
